활용사례

조선 산업은 대형 구조물 제작과 복잡한 내부 설비 공정이 동시에 요구되는 고난도 제조 환경입니다. 특히 선체 내부 파이프 제작 및 설치 공정은 높은 정밀도와 현장 적응력이 동시에 요구되지만, 기존 측정 방식만으로는 시간ㆍ정확도ㆍ안정성 측면에서 한계가 분명했습니다. 조선 산업에서는 선체 내부 파이프 측정을 위한 3D스캐너 도입이 점점 필수가 되고 있습니다.

이번 글에서는 3D스캐너를 활용하여 조선 파이프 제작 워크플로를 혁신적으로 개선한 실제 사례를 통해, HandySCAN BLACK Series(핸디스캔 블랙 시리즈)가 조선 산업 생산성에 어떤 변화를 불러왔는지 소개해 드리겠습니다

3D스캐너를 활용한 생산 효율성 워크플로의 혁신적 개선

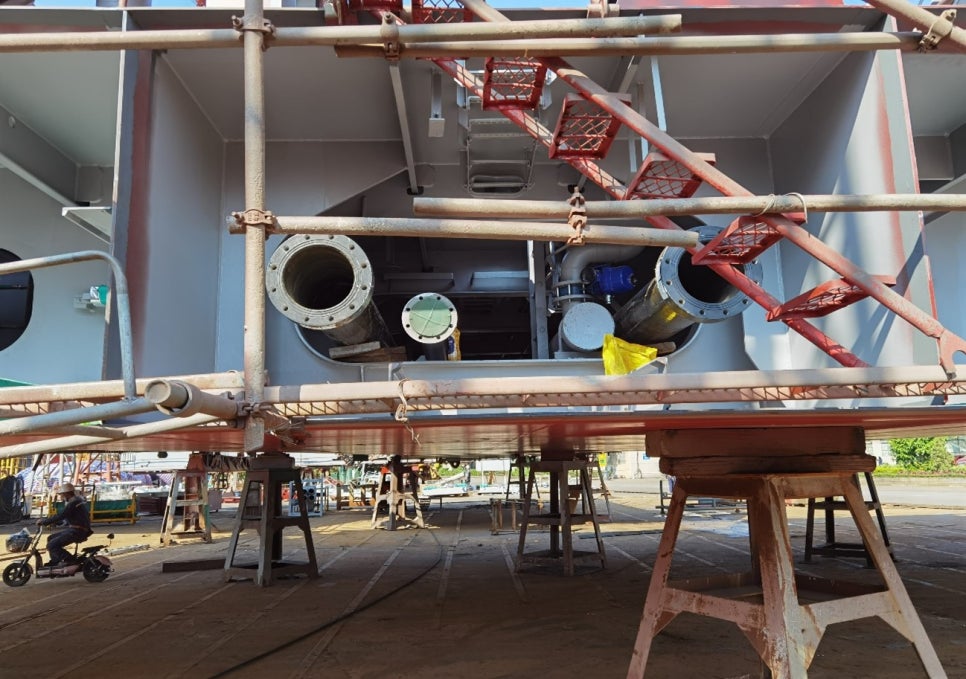

조선 산업은 모든 국가의 인프라와 경제의 매우 핵심적인 요소입니다. 하지만 선체 전체에 배관을 설치하는 과정은 매우 까다롭고 번거로운 작업입니다. 이는 조선업에서 채택하는 분할 건조 방식으로 인해 선체 제작 과정에서 편차가 발생하기 때문이며, 이에 따라 배관을 정확하게 배치하고 설치하는 데 어려움을 겪게 됩니다.

현재 중국의 대다수 조선소는 폐쇄형 튜브를 측정하고 제작할 때 수작업에 의존하여 비효율적인 방법을 사용하고 있으며, 이는 자재 낭비와 위험한 작업 환경을 초래하고 있습니다. 이에 한 중국 조선소는 이러한 제조상의 문제를 해결하기 위한 대안 기술을 모색하기 시작했습니다.

선체 건조 워크플로의 구체적인 과제 평가

해당 업체는 기존에 사용하던 풀 로프 방식, 사진측량, 레이저 트래커 등 전통적인 도구들을 검토했습니다. 튜브 측정값을 얻는 과정은 많은 시간이 소모되고 부정확했으며, 특히 배관이 밀집된 좁은 공간에서는 효율성이 더욱 떨어졌습니다.

기존에 사용하던 방식은 장비의 준비, 설치 및 해체에 많은 시간이 소요되어 선체 내 배관 12개를 측정하는 데 하루 종일 걸리기도 했습니다. 또한 기존 설계 프로세스는 다중 배관의 경로 설정과 공간 위치 조정을 사전에 고려할 수 없어 시공 단계에서 문제를 발견하게 되고, 이는 곧 자재 낭비로 이어졌습니다.

조선업의 판도를 바꾸다 : HandySCAN BLACK Series

이 회사는 다양한 3D 측정 기술을 평가한 끝에 제조 공정에 HandySCAN BLACK Series 3D 스캐너를 도입하기로 했습니다. 생산팀은 다음과 같은 방식으로 워크플로를 개선했습니다.

1️⃣ 양 끝단 플랜지(Flange)의 3D 데이터를 신속하게 스캔

2️⃣ 바닥 및 벽면의 공통 데이터를 통해 연결

3️⃣ 스캔 직후 .STL 형식으로 데이터 저장

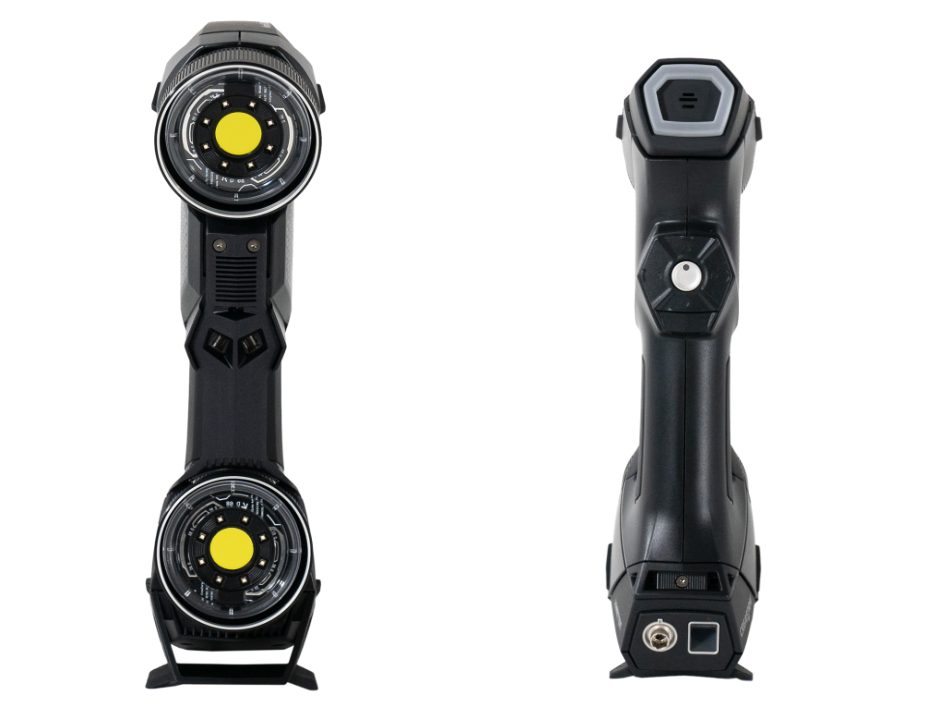

HandySCAN BLACK Series는 다음과 같은 기술적 강점을 제공합니다.

✅ 11개의 블루 레이저 십자선으로 넓은 스캔 영역 커버

✅ 0.025mm 정밀도

✅ 초당 1,300,000회 측정 속도

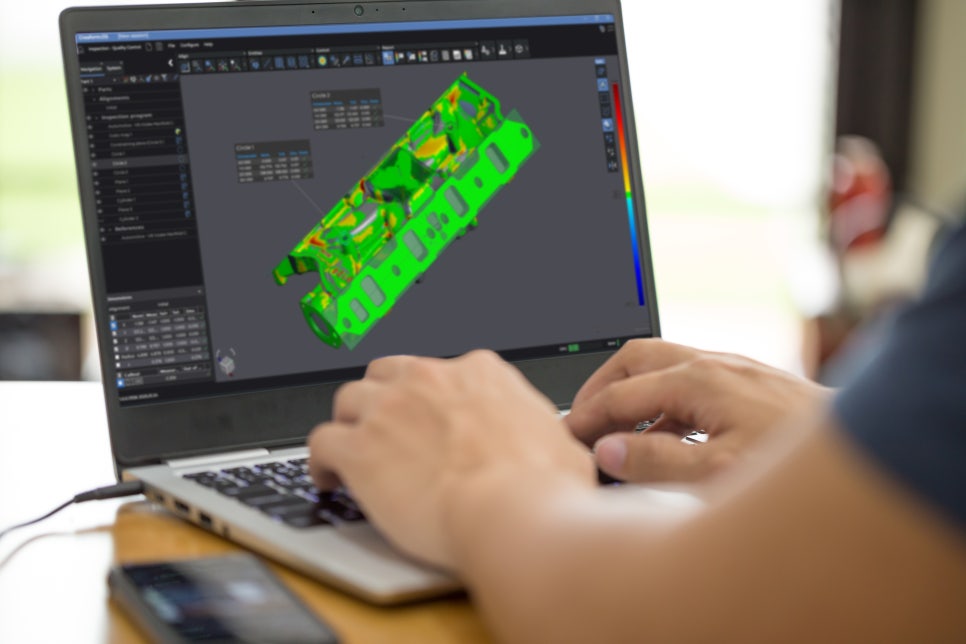

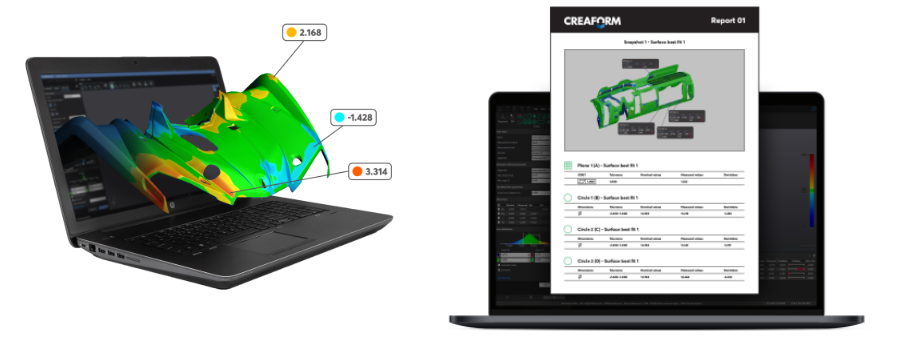

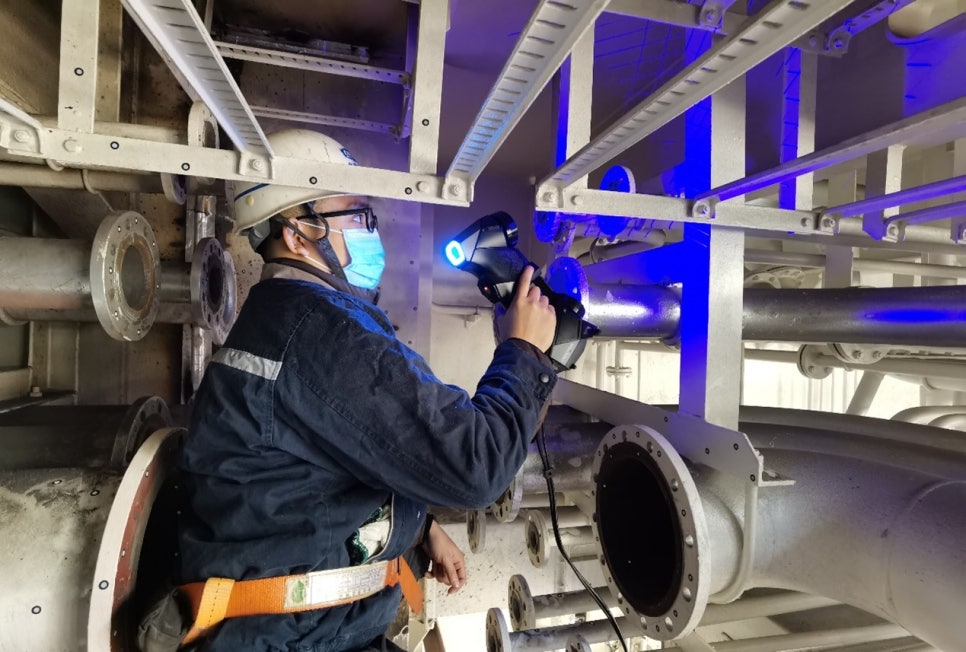

이를 통해 조선 개발팀은 협소한 선체 내부 공간에서도 여러 쌍의 접이식 파이프 플랜지를 동시에 정확하게 측정할 수 있었습니다. 이후 획득된 3D 스캔 데이터는Creaform의 치수검사 소프트웨어 Inspection를 포함한 전문 소프트웨어로 전송되어

추가 분석 및 처리가 진행되었습니다.

3D스캐너를 통한 전례 없는 생산 효율성 및 비용 절감 달성

HandySCAN BLACK Series 도입 덕분에 이 업체는 준비 시간을 포함한 측정 시간을 하루에서 단 20분으로 대폭 단축할 수 있었습니다. 또한 자재 수준, 표면 처리, 플랜지 표준에 대한 시각적 확인이 가능해졌으며, 설계 과정에서 배관 경로를 효과적으로 제어할 수 있게 되었습니다. 이러한 3D 스캔 통합 솔루션은 폐쇄형 튜브 생산 속도를 높이고 선체 내 공간 배치 조율을 원활하게 만들었습니다.

조선사의 운영 총괄 매니저는 다음과 같이 평가했습니다

"우리 공정에 HandySCAN 3D를 도입하게 되어 매우 만족스럽습니다.

Creaform의 통합 솔루션은 전통적인 3D 측정 방식에서 발생하던 오류와 자재 손실을 최소화하는 동시에 생산성 향상을 달성하는 데 큰 도움이 되었습니다"

조선 산업은 이제 경험과 감각 중심의 제작 방식에서, 정확한 3D 데이터 기반의 디지털 워크플로로 빠르게 전환되고 있습니다.

HandySCAN BLACK 시리즈는 복잡하고 협소한 선체 내부 환경에서도 빠르고 정확한 측정을 가능하게 하여, 배관 제작부터 설치까지 전 공정의 효율성과 신뢰성을 동시에 향상시킵니다.
