제조 현장에서는 아직 CAD 도면이 없거나, 오래된 2D 도면만 남아 있는 부품을 다시 제작해야 하는 상황이 자주 발생합니다. 설비 유지보수용 부품, 단종된 부품, 맞춤 제작 부품, 오래전에 제작된 금형이나 지그가 대표적인 예입니다.

문제는 실제 부품의 형상을 정확히 알지 못하면 제작 후 조립 오차, 간섭, 기능 불량이 발생할 수 있다는 점입니다. 단순 치수만 확인하는 방식으로는 곡면, 비정형 형상, 마모나 변형 상태까지 반영하기 어렵습니다.

그래서 CAD 도면이 없는 부품 제작에서는 역설계가 중요한 과정이 됩니다. 역설계는 실제 부품을 측정해 형상 데이터를 확보하고, 이를 기반으로 CAD 모델이나 제작 가능한 설계 데이터로 재구성하는 작업입니다.

역설계에서 3D스캐닝이 필요한 이유

역설계 작업에서 가장 많은 시간이 걸리는 부분은 실제 부품의 형상을 정확하게 파악하는 과정입니다. 높이, 폭, 지름처럼 눈에 보이는 치수뿐 아니라 곡률, 모서리, 구멍 위치, 복합 곡면, 내부 형상까지 함께 확인해야 하기 때문입니다.

캘리퍼스나 일반 CMM은 특정 치수나 기준점 측정에는 유용하지만, 부품 전체 표면을 빠르게 파악하는 데에는 한계가 있습니다. 반면 3D스캐닝은 부품 전체의 형상을 점군 데이터로 취득할 수 있어 설계자가 추정에 의존해야 하는 영역을 줄여줍니다.

3D스캐닝 기반 역설계 프로세스

3D스캐닝을 활용한 역설계는 실제 부품을 디지털 데이터로 취득한 뒤, 제작이나 가공에 활용할 수 있는 CAD 데이터로 정리하는 흐름으로 진행됩니다.

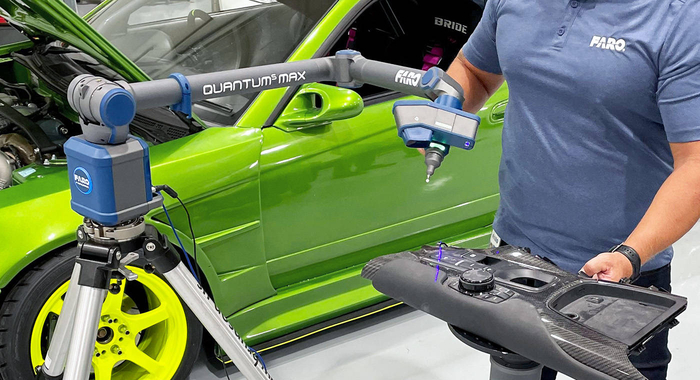

비접촉식 스캐닝과 접촉식 프로빙을 함께 쓰는 이유

역설계 대상은 단순한 박스형 부품만 있는 것이 아닙니다. 자동차 도어처럼 넓은 곡면이 있는 부품도 있고, 정밀한 구멍 위치나 기준면이 중요한 가공 부품도 있습니다.

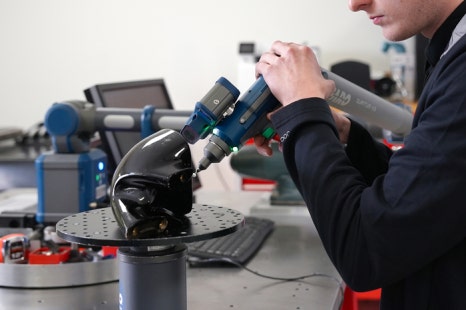

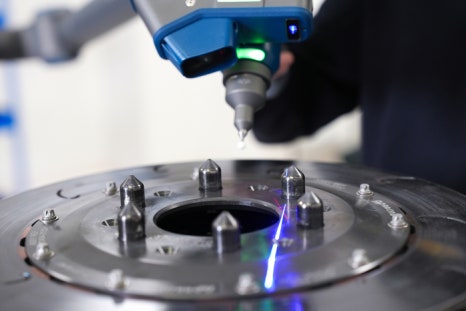

이때 레이저 스캐너는 넓은 표면과 유기적인 형상을 빠르게 취득하는 데 유리하고, 접촉식 프로브는 기준면, 구멍, 날카로운 가공 라인처럼 더 높은 정밀도가 필요한 부분을 확인하는 데 적합합니다.

3D스캐닝 역설계가 제작 시간을 줄이는 방식

모터스포츠 개발 현장에서 확인된 3D 측정 활용성

모터스포츠 분야는 부품 개발 속도와 정밀성이 모두 요구되는 대표적인 산업입니다. 설계 변경이 빠르게 이루어지고, 경기 전후로 부품 상태를 확인해야 하며, 테스트 데이터와 실제 주행 결과를 함께 검토해야 하기 때문입니다.

Pratt Miller는 Corvette Racing 프로그램을 비롯한 모터스포츠 개발 과정에서 FARO 계측 솔루션을 활용했습니다. 초기 공력 개발, 역설계, 지그와 금형 검사, 공정 중 검사, 최종 검사 등 다양한 단계에서 3D 측정 데이터가 의사결정 기준으로 사용되었습니다.

CAD 도면 없는 부품 제작, 핵심은 정확한 3D 데이터입니다

역설계는 단순히 부품을 따라 그리는 작업이 아닙니다. 실제 부품의 형상과 치수를 정확하게 파악하고, 제작 목적에 맞는 설계 데이터로 정리하는 과정입니다.

부품 크기, 형상 복잡도, 요구 정확도, 현장 환경에 따라 적합한 측정 장비는 달라질 수 있습니다. CAD 도면이 없는 부품을 빠르게 제작해야 한다면, 비접촉식 스캐닝과 접촉식 프로빙을 함께 활용할 수 있는 3D 측정 솔루션을 검토하는 것이 좋습니다.
