test 고품질 3D스캐너, 이렇게 구별하세요! – 전문가가 알려주는 3가지 핵심 테스트
여러분은 3D스캐너를 어떤 기준으로 선택하시나요?
정확도, 반복성 등 데이터시트(스펙)만 보고 결정하셨다면, 중요한 걸 놓치고 계실 수 있습니다.
제조 품질관리, 역설계, 자동화 측정 현장처럼 정확한 측정과 데이터 품질이 중요한 현장일수록, 안정성과 반복성 입증하고, 실제로도 마이크로미터 단위의 정확도를 실현하는지 등 단순 사양서에 기재된 숫자보다 실제 성능과 신뢰성을 파악하는 것이 매우 중요합니다.
이를 직접 검증할 수 있는 간단한 방법이 있습니다!
별도의 검교정 장비 없이도, 누구나 쉽게 현장에서 수행할 수 있는 고품질 3D스캐너 판별 테스트 3가지를 소개합니다.
|
|
|
첫번째, 원통도 테스트 (CYLINDRICITY TEST)
– 로우 데이터 품질을 확인하는 가장 직관적인 방법
|
|
|
테스트 하는 방법은 정말 간단합니다.
원통을 스캔한다 ▶ 스캔 데이터가 원통인가? 버섯 모양인가? |
|
|

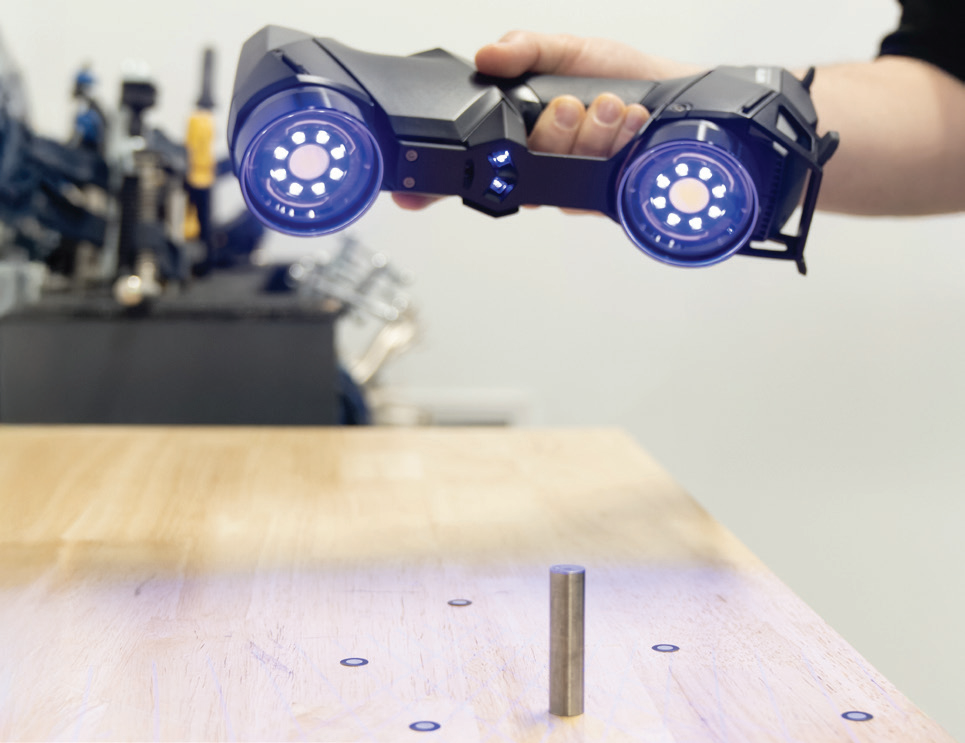

(1) 테스트 방법
- 핀 게이지처럼 단순한 원통형 물체를 고해상도로 스캔합니다.
- 평면과 곡면이 만나는 엣지 라인을 확인합니다.

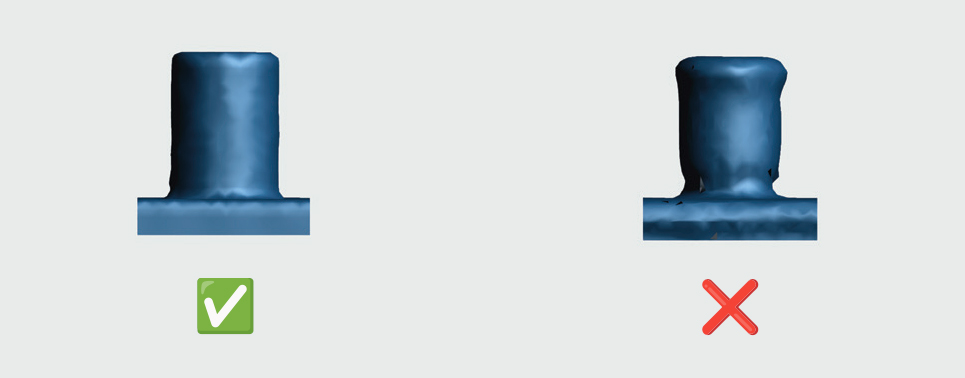

(2) 결과 해석
- 원통의 엣지가 흐릿하거나 둥글게 뭉개져 보인다면, 센서의 raw data(로우 데이터) 품질이 떨어진다는 신호입니다. 이는 전체 데이터 수집 및 분석 과정의 신뢰성 문제를 제기할 수 있습니다.
- 또한 원통이 버섯처럼 보인다면, 3D스캐너의 로우 데이터에 노이즈가 많다는 의미입니다. 일부 저품질 스캐너의 소프트웨어는 데이터 후처리(보정) 알고리즘을 통해 가장자리와 본체를 억지로 매꾸면서, 실제보다 부품이 부풀어 보이는 일명 '버섯 모양'으로 왜곡시킵니다. 즉 로우 데이터를 과도하게 보정하고 있다는 신호이며, 이는 정확도를 요구하는 측정에 적합하지 않습니다.
|
|
|
두 번째, 공간 정확도 테스트 (VOLUMETRIC ACCURACY TEST)
– 3D스캐너의 반복 측정 정확도 확인 방법
|
|
|
같은 부품인데, 측정값이 계속 동일할까?
공간 정확도 테스트는 일관된 결과를 반복적으로 제공할 수 있는지 판단하는 핵심 지표입니다. |
|
|

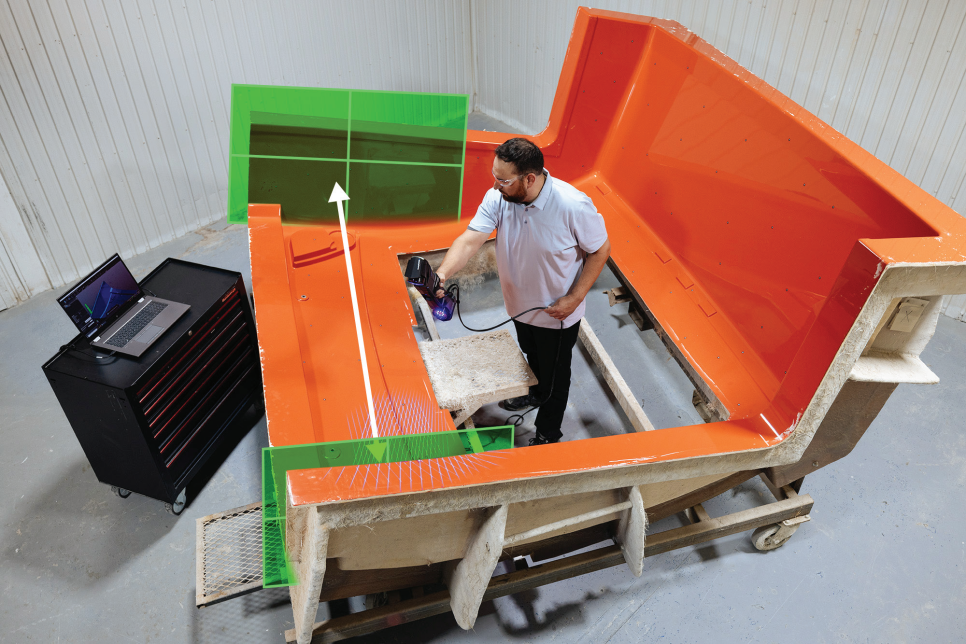

(1) 테스트 방법
- 가능하면 사이즈가 큰, 하나의 부품을 같은 조건(같은 날, 시간대)에서 여러 번 측정합니다.
(2) 결과 해석
- 측정 결과값이 일정하게 반복된다면 스캐너의 공간 정확도가 실제로 우수하다는 뜻으로 실제 공정에서도 신뢰도 있게 사용할 수 있습니다.
- 반면 결과값이 들쑥날쑥하다면, 스펙에 적힌 정확도가 실제와 다를 가능성이 높습니다.
|
|
|
세 번째, 열 안정성 테스트 (THERMAL STABILITY TEST)
– 환경 변화 속에서도 성능이 안정적으로 유지되는가? |
|
|
산업 현장에서는 실내외 온도차, 작동 지속 시간 등 외부 환경에 따라 측정 정확도가 떨어질 수 있습니다.
따라서 재보정(캘리브레이션)이 지속적으로 필요한지 확인이 필요합니다.
|
|
|

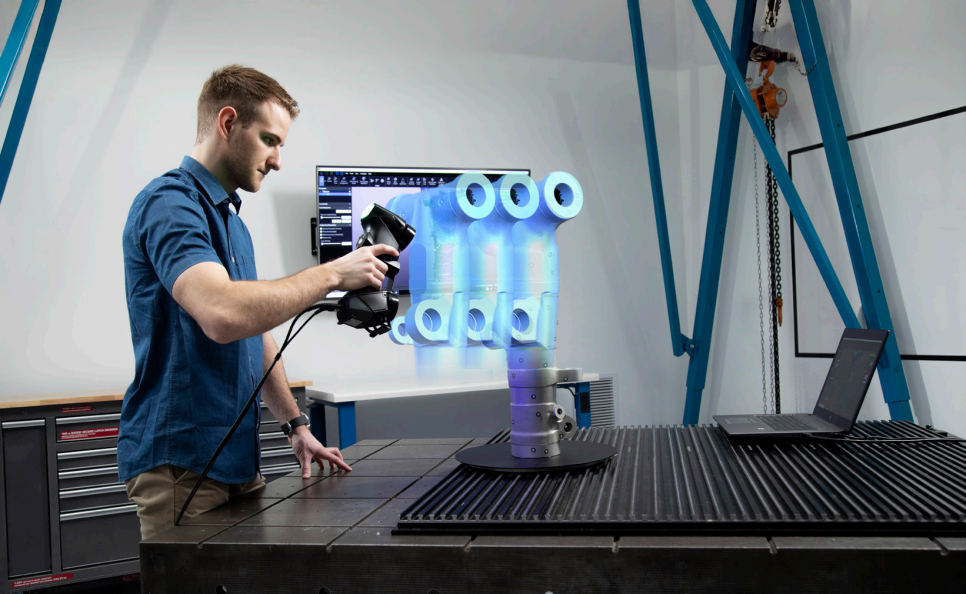

(1) 테스트 방법
- 3D스캐너를 한 번 캘리브레이션 한 뒤, 같은 부품을 15분 간격으로 1시간 동안 반복 측정합니다.
- 측정값을 겹쳐서 비교해봅니다.
(2) 결과 해석
- 고품질 3D스캐너는 센서에 열팽창을 제어하는 보정 메커니즘이 내장되어 있어, 장시간 사용에도 안정적이고 일관된 측정 결과를 지원합니다.
- 반면 저품질 스캐너는 이러한 보정 기능이 없어 측정값이 점차 기준값에서 벗어나는 드리프트 현상이 발생할 수 있습니다. 이를 해결하는 방법은 주기적인 재보정이지만, 매번 사용할 때마다 스캐너를 보정해야 한다면 사용자는 번거로움과 비효율을 감수해야 합니다.
|
|
|
성능 좋은 3D스캐너, 직접 눈으로 확인해 보세요! |
|
|
▲ 로우 데이터(Raw Data)의 품질
▲ 반복 측정에 대한 신뢰도
▲ 열환경 변화 대응력
이 세 가지 테스트는 스펙만으로는 알 수 없는 진짜 성능을 보여줍니다.
고품질 3D스캐너는 단순히 정확도가 높은 장비가 아닌 시간과 환경, 반복 측정에서도 신뢰할 수 있어야 합니다. 스펙보다 중요한 건 실제 여러분의 작업 환경에서 스캐너가 '얼마나 일을 잘 하는가' 입니다.
당사에서 취급하는 크레아폼(Creaform) 3D스캐너는 단순 수치를 넘어 고품질 데이터를 통해 고객이 체감할 수 있는 성능의 차이를 보여줍니다.
