산업분야

3D스캐너를 활용하는 다양한 산업분야를 확인해 보세요.

반도체/자동화설비

크레아폼 3D 스캐너는 제조된 제품뿐만이 아닌 공정 검사에서도 우수한 성능을 보여줍니다. 로봇, 레일의 반복 정확도 측정뿐만 아니라 오랜 시간 사용된 부품의 마모 혹은 변형 등 공정 설비에서 발생할 수 있는 다양한 문제를 파악하고 해결을 위한 데이터를 제공합니다.

제조 제품, 공정검사에서 로봇, 레일 반복 정확도 측정에 탁월한 크레아폼 3D스캐너

반도체/자동화설비 적용 기술

자동화 설비 형상오차, 반복도 측정을 위한 크레아폼 메트라스캔으로 3D측정 진행

3D 측정

자동화 설비의 측정은 형상 오차 검사뿐만 아니라, 자동화 장비의 반복도 측정 또한 중요합니다. 크레아폼(Creaform)의 C-track은 포지셔닝 타겟을 사용하여, 물체의 포지션을 추적할 수 있습니다. 측정이 필요한 공간에 포지셔닝 타겟을 배치하고, 다이나믹 레퍼런스를 설정한 후 측정 대상이 되는 물체의 형상 또는 트래킹을 위한 타겟 모델의 데이터를 읽습니다.

크레아폼 트래커형 3D스캐너로 반복도 체크, 편차 분석, 마모도 측정 후 품질검사

품질검사

자동화 설비 반복도를 측정하기 위해, 미리 준비한 타겟 모델을 설비 동작 사이클에 맞춰 측정합니다. 이후 측정된 데이터의 편차를 분석하여 설비의 반복도를 체크합니다. 이외에도 오랜 사용의 마모도 등을 측정하기 위해 기존의 데이터와 마모된 데이터를 측정하여 두 데이터를 정렬한 후 마모 정도를 확인할 수 있습니다.

맞춤제작, 도면없는 부품을 크레아폼 3D스캐너로 3D스캔하여 역설계

역설계

특정 공정만을 위한 부품의 경우 맞춤 제작으로 진행되는 경우가 많아 기성품 혹은 제품 도면이 없는 경우가 많습니다. 이러한 제품의 손상 마모를 대비하기 위해 기존 제품을 3D 스캔 후 역설계하여 제품의 3D CAD 데이터를 만듭니다. 손상이 있는 설비 부품의 경우에는 손상의 정도를 고려하여, 면의 형상을 만듭니다.

반도체/자동화설비 사용 장비

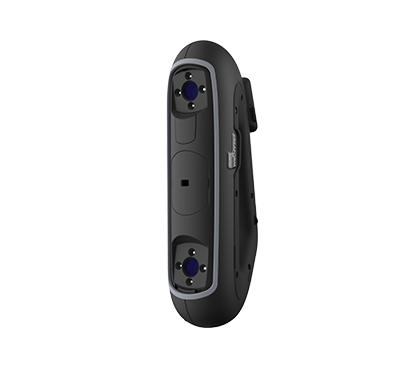

  • MetraSCAN 3D

    정확도
    0.025mm
    공간정확도
    0.044+0.015mm/m
