복잡한 형상과 자유곡면이 늘어나는 제조 환경에서는 현장에서 바로 활용할 수 있는 측정 솔루션이 필요합니다.
휴대용 측정 암은 고정형 CMM의 정밀도와 수동 도구의 유연성을 결합해 품질검사 효율을 높입니다.
제조 현장에서 측정은 단순히 치수를 확인하는 절차가 아니라, 제품 품질과 공정 신뢰도를 결정하는 핵심 기준입니다. 오랜 시간 캘리퍼스, 마이크로미터와 같은 수동 측정 도구가 사용되어 왔지만, 현대 제조 환경에서 요구되는 복잡한 기하 형상과 자유곡면을 정밀하게 관리하기에는 한계가 있습니다.
글로벌 품질 기준은 높아지고 생산 현장의 대응 속도는 더 빨라지고 있습니다. 이에 따라 기업들은 정확도와 반복성을 유지하면서도, 측정실에 국한되지 않고 현장에서 바로 사용할 수 있는 유연한 3D 측정 솔루션을 필요로 하고 있습니다. 이러한 요구에 대응하는 대표적인 장비가 바로 휴대용 측정 암입니다.

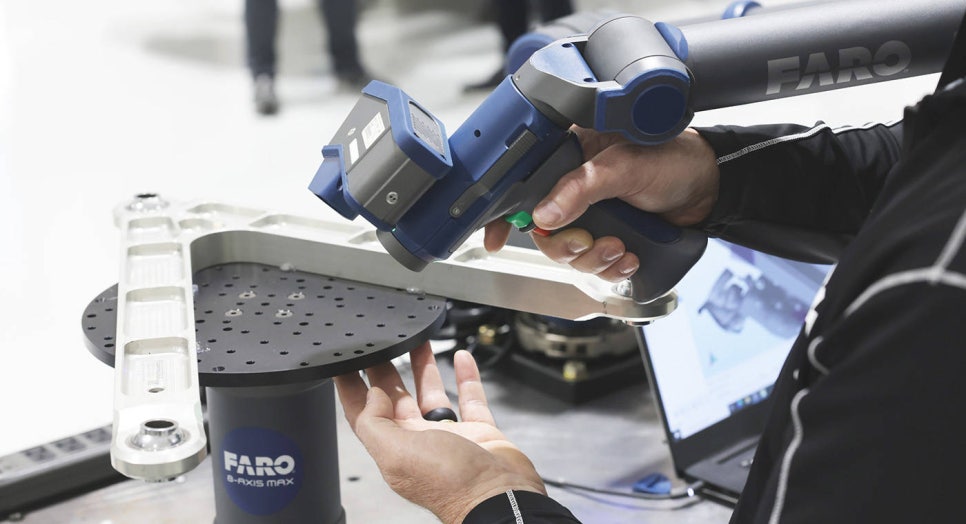

휴대용 측정 암 Portable Measurement Arms
1960년대 등장한 좌표측정기, 즉 CMM(Coordinate Measuring Machine)은 측정 베드와 프로브를 이용해 복잡한 형상을 높은 정확도로 측정하며 제조 품질관리의 표준 장비로 자리 잡았습니다. 하지만 실제 생산 환경에서는 설치 공간, 부품 이동, 환경 제어와 같은 운영상의 제약이 발생할 수 있습니다.
측정 가능한 부품 크기가 장비 베드와 프로브 접근 범위에 영향을 받아 대형 부품이나 복잡한 구조물 측정에 제약이 생길 수 있습니다.
측정을 위해 부품을 측정실로 옮겨야 하므로 공정 중간 검사나 현장 즉시 확인이 어려워질 수 있습니다.
높은 정밀도를 유지하기 위해 온도와 습도가 제어되는 별도 공간이 필요해 현장 적용성이 제한될 수 있습니다.
휴대용 관절형 CMM은 일반적으로 측정 암 또는 Portable Measurement Arm으로 불립니다. 이 장비는 고정형 측정 장비의 한계를 보완하기 위해 개발된 3D 측정 솔루션으로, 사람의 팔처럼 움직이는 다관절 구조를 갖추고 있습니다.
각 관절에는 엔코더가 내장되어 있어 3차원 공간에서 프로브의 위치를 실시간으로 계산합니다. 사용자가 프로브를 측정 포인트에 접촉하면 소프트웨어가 해당 좌표를 즉시 기록하며, 이를 기반으로 치수 검사, 정렬, CAD 비교, 역설계 등 다양한 작업을 수행할 수 있습니다.

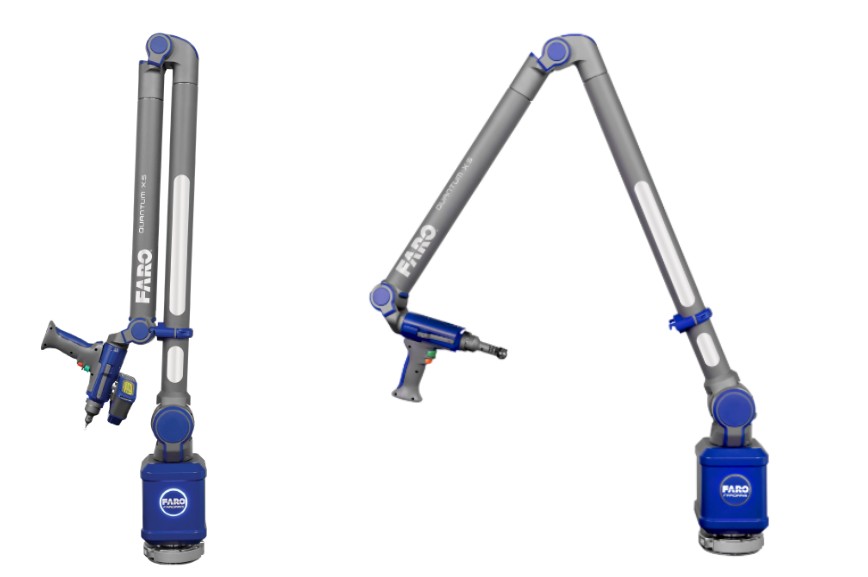

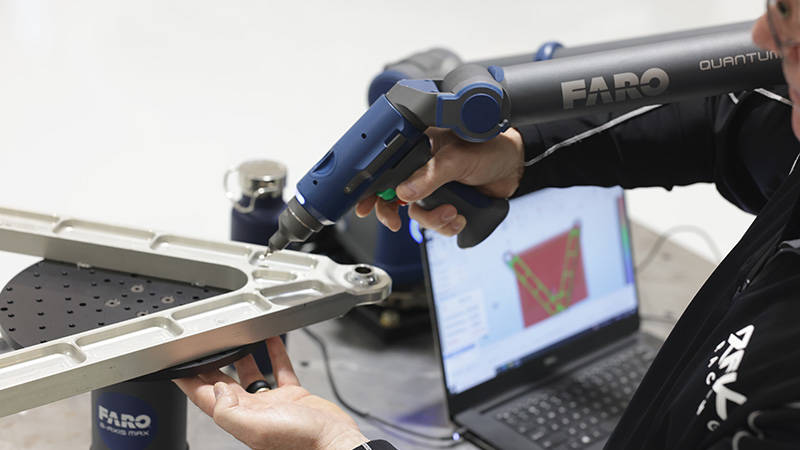

휴대용 측정 암 Quantum X FaroArm®
휴대용 측정 암은 일반적으로 1.2m~3.7m 수준의 작업 범위를 제공하며, 현장 조건과 측정 목적에 따라 6축, 7축, 8축 구성으로 선택할 수 있습니다. 축 구성은 측정 방식, 스캐닝 옵션, 작업 효율에 영향을 주는 중요한 요소입니다.
| 6축 모델 | 높은 정확도가 필요한 접촉식 프로빙 작업에 적합하며, 정밀 치수 측정과 기준점 확인에 활용됩니다. |
|---|---|
| 7축 모델 | 레이저 스캐닝 장치나 특수 프로브를 결합해야 하는 경우 유용하며, 더 자유로운 자세와 접근성을 제공합니다. |
| 8축 모델 | FARO의 8-Axis Max는 회전식 작업대를 통합한 구조로 부품을 직접 회전시키며 측정할 수 있어 작업 효율과 접근성을 높일 수 있습니다. |
부품을 측정실로 이동하지 않고 장비를 현장으로 가져갈 수 있어 검사 병목을 줄이고 즉각적인 품질 확인이 가능합니다.
다관절 구조를 활용해 다양한 각도에서 부품에 접근할 수 있으며, 복잡한 형상이나 대형 부품도 유연하게 측정할 수 있습니다.
별도 사전 프로그래밍 없이 필요한 시점에 바로 측정할 수 있어 시제품 검토, 공정 중 검사, 문제 분석에 적합합니다.
측정 데이터의 분석, 리포트 생성, 이력 관리가 가능해 품질 판단을 더 객관적이고 체계적으로 수행할 수 있습니다.
이러한 특성은 데이터 취득부터 분석, 검사에 이르는 전체 프로세스 시간을 줄여주며, 생산성 향상과 공정 효율 개선에 기여합니다. 또한 다양한 작업 범위와 구성 옵션을 바탕으로 산업별 환경에 유연하게 적용할 수 있으며, 기술 발전에 따라 활용성과 기능 역시 지속적으로 확대되고 있습니다.
| GD&T 분석 | 부품 측정 데이터를 도면 기준값과 비교하여 기하공차를 검증합니다. |
|---|---|
| CAD 기반 검사 | CAD 모델과 실측 데이터를 비교하고, 측정 결과를 실시간으로 확인합니다. |
| On-Machine Inspection | 가공 장비 위에서 생산 전·중·후 즉시 검사를 수행하여 공정 대응 속도를 높입니다. |
| 초도품 검사 (FAI) | 양산 전 샘플을 기준 데이터와 비교해 초기 품질 기준을 검증합니다. |
| 정렬 (Alignment) | 장비, 지그, 부품을 기준 위치에 맞게 정렬하고 설치 상태를 확인합니다. |
| 역설계 | 실물 데이터를 디지털화하여 CAD 모델 생성과 설계 데이터 복원에 활용합니다. |
7축 측정 암에 레이저 라인 프로브를 결합하면 접촉식 프로빙을 넘어 비접촉 3D 스캐닝 시스템으로 활용 범위를 확장할 수 있습니다. 레이저 라인을 대상 표면에 투사하고 카메라가 이를 인식해 위치를 계산하는 방식으로, 부품에 직접 접촉하지 않고도 고밀도 데이터를 획득할 수 있습니다.
레이저 스캐닝은 수백만 개의 포인트로 구성된 포인트 클라우드 데이터를 빠르게 생성할 수 있어, 자유곡면 검사, Cloud-to-CAD 비교, 역설계, 시제품 검증 등 다양한 작업에 활용됩니다.

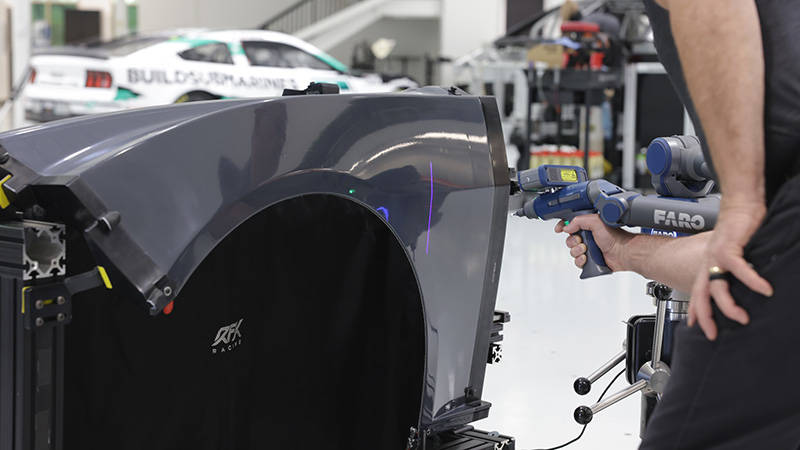

레이저 라인 프로브를 결합한 Quantum X FaroArm®
접촉 시 변형될 수 있는 부드러운 소재나 민감한 표면을 비접촉 방식으로 측정할 수 있습니다.
복잡한 곡면 전체를 스캔해 CAD 모델과 비교하고, 형상 편차를 직관적으로 확인할 수 있습니다.
실물 데이터를 기반으로 3D 모델을 생성하여 설계 보완, 부품 복원, 시제품 개발에 활용할 수 있습니다.
휴대용 CMM의 도입은 장비를 단순히 교체하는 일이 아니라, 품질관리 방식을 현장 중심으로 전환하는 과정입니다. 초기에는 장비 교육과 도입 검토가 필요하지만, 장기적으로는 더 높은 유연성, 빠른 측정 속도, 향상된 운영 효율을 기대할 수 있습니다.
적절한 계획과 적용 과정을 거친다면 휴대용 측정 암은 품질검사 수준을 높이고 변화하는 생산 환경에 빠르게 대응할 수 있는 기반이 됩니다. 접촉식 측정과 비접촉 스캐닝을 함께 활용하면 공정, 부품, 검사 목적에 따라 더욱 폭넓은 3D 측정 환경을 구축할 수 있습니다.
