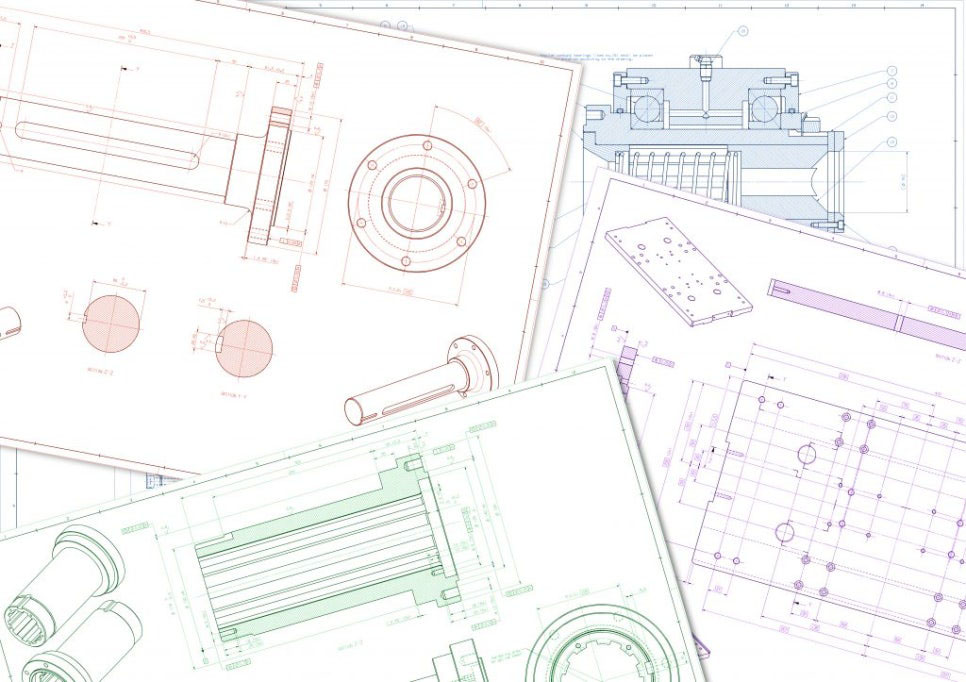

제조 현장에서 기술 도면은 제품을 만들기 위한 기준이자 공통 언어입니다. 치수, 공차, 형상, 기준면 등 부품 제작과 검사에 필요한 정보가 정해진 기호와 규칙으로 표현되기 때문입니다.

만약 이러한 기준이 명확하지 않다면 설계자가 의도한 형상과 제조 현장에서 해석한 형상이 달라질 수 있습니다. 그 결과 가공된 부품이 조립 단계에서 맞지 않거나, 품질 기준을 충족하지 못하는 문제가 발생할 수 있습니다. 이때 중요한 역할을 하는 것이 바로 GD&T입니다.

GD&T란 무엇인가요?

GD&T는 Geometric Dimensioning and Tolerancing의 약자로, 일반적으로 기하공차 또는 기하학적 치수 및 공차라고 표현합니다. 기술 도면이나 3D 모델에서 기호를 활용해 부품과 조립품의 이상적인 형상, 즉 이론적으로 완전한 형상 대비 허용 가능한 오차 범위를 정의하는 체계입니다.

쉽게 말해 GD&T는 부품의 특정 형상이 어느 정도의 정확도와 정밀도를 가져야 하는지, 형상 간 방향과 위치의 허용 편차는 어느 정도인지, 제조와 검사 과정에서 어떤 기준을 적용해야 하는지를 명확하게 전달합니다.

GD&T가 도면에서 전달하는 핵심 정보

GD&T는 어떻게 작동하나요?

GD&T는 설계, 가공, 검사 단계에서 도면을 다루는 모든 사람이 동일한 언어를 사용할 수 있도록 합니다. 이 언어는 평면도, 직진도, 원통도, 진원도, 직각도, 평행도, 경사도, 위치도, 윤곽도, 동심도, 대칭도, 흔들림 공차 등 다양한 기하학적 특성으로 구성됩니다.

이러한 특성은 형상, 방향, 위치, 흔들림 등 여러 공차 범주로 나뉘며, 점, 선, 평면, 부피와 같은 데이텀을 기준으로 다른 형상 요소와의 관계를 정의합니다. 이를 통해 도면 해석 차이를 줄이고, 설계 의도에 맞는 반복 가능한 제조와 검사를 지원합니다.

왜 GD&T 프로세스가 필요할까요?

기술 도면에서 공차는 서로 조립되어야 하는 부품의 호환성과 교체 가능성을 확보하는 데 사용됩니다. 하지만 제어해야 할 치수가 많아질수록 공차가 누적되고, 최악의 경우 각 부품이 개별 공차 범위 안에 있더라도 조립 단계에서는 맞지 않는 문제가 발생할 수 있습니다.

이때 GD&T는 공차 누적 문제를 줄이기 위한 효과적인 기준이 됩니다. 단순 치수만이 아니라 위치, 방향, 형상 관계를 함께 제어합니다. 따라서 전체 공차 조건을 종합적으로 고려해 설계 의도에 맞는 부품을 반복적으로 생산할 수 있도록 돕습니다.

GD&T가 중요한 이유

설계가 복잡해지고 공차가 엄격해질수록 필요한 가공 장비와 검사 장비도 정교해집니다. 이로 인해 제조 비용과 검사 비용이 증가하고, 불량 발생 가능성도 높아질 수 있습니다. 따라서 부품 설계 단계에서는 기능에 필요한 수준의 공차를 정확히 설정하는 것이 중요합니다.

예를 들어 위치나 구멍 직경에 지나치게 좁은 공차를 적용하면 가공 난이도가 높아질 수 있습니다. 반대로 형상 윤곽이나 위치 제어를 적절히 활용하면 기능은 유지하면서도 공차 범위를 합리적으로 설정해 생산성과 비용 효율을 함께 높일 수 있습니다.

GD&T와 3D 측정의 관계

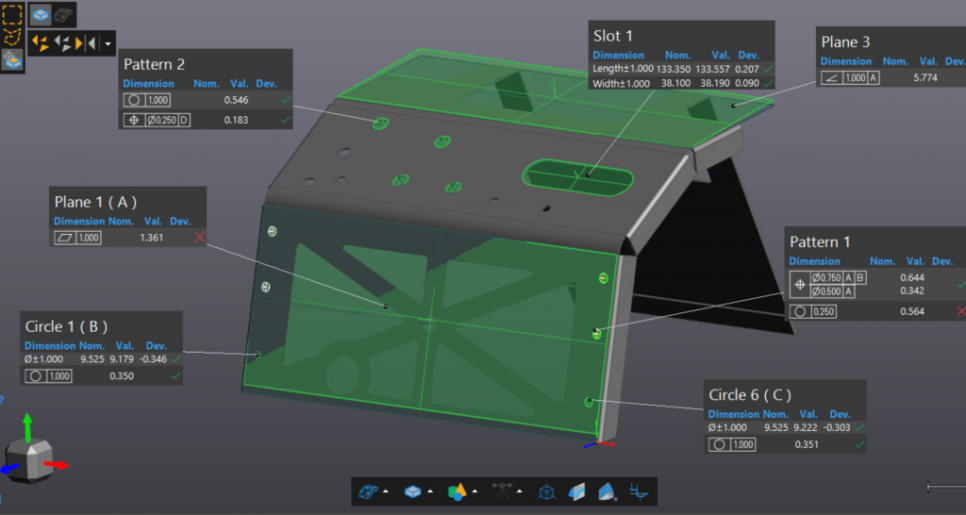

3D 측정은 GD&T 요구사항을 정확히 평가하기 위한 기반입니다. 접촉식 프로빙으로 특정 포인트를 측정하거나, 3D스캐너로 표면 전체 데이터를 취득하면 평면도, 직진도, 원통도, 진원도, 직각도 등 다양한 기하 특성을 기준으로 부품 품질을 확인할 수 있습니다.

이를 통해 부품의 합격 또는 불합격 여부를 판단할 뿐 아니라, 허용 공차 대비 어느 정도의 편차가 발생했는지 확인하고 제조 공정의 안정성까지 평가할 수 있습니다.

GD&T 주요 용어 정리

평면도 Flatness	부품 표면이 얼마나 평평한지를 나타냅니다. 표면이 휘거나 울퉁불퉁하지 않고 하나의 평면에 가깝게 유지되는지를 평가하며, 해당 표면은 허용된 두 개의 평행한 평면 사이에 들어와야 합니다.
직진도 / 진직도 Straightness	표면의 한 요소 또는 중심선이 직선에 얼마나 가까운지를 나타냅니다. 직진도 공차는 해당 요소나 중심선이 벗어나도 되는 허용 범위를 지정하며, 일반적으로 직선으로 표현된 뷰에 적용됩니다.
원통도 Cylindricity	회전체 표면의 모든 점이 공통 축으로부터 동일한 거리에 있는지를 평가합니다. 원통도 공차는 두 개의 동심 원통으로 둘러싸인 공차 영역을 의미하며, 실제 표면은 이 영역 안에 있어야 합니다.
진원도 Circularity / Roundness	원형 단면에서 표면의 모든 점이 기준 축 또는 중심으로부터 동일한 거리에 있는지를 나타냅니다. 진원도 공차는 두 개의 동심원으로 둘러싸인 영역 안에 실제 원형 요소가 들어오는지를 평가합니다.
직각도 Perpendicularity	표면, 형상의 중심면 또는 축이 기준면이나 기준축에 대해 직각을 이루는 상태를 의미합니다. 기준에 대해 90도 관계가 필요한 부품 형상을 제어할 때 사용됩니다.
평행도 Parallelism	표면 또는 형상의 중심면이 기준면으로부터 모든 지점에서 일정한 거리를 유지하거나, 축이 기준면 또는 기준축과 평행한 상태를 의미합니다.
경사도 Angularity	표면, 중심면 또는 축이 기준면이나 기준축으로부터 지정된 각도를 이루는지를 나타냅니다. 기준과 특정 각도 관계를 가져야 하는 형상을 제어할 때 사용됩니다.
위치도 Position	하나 이상의 크기 형상이 서로 또는 기준에 대해 갖는 위치를 제어합니다. 중심, 축 또는 중심면이 이론적으로 정확한 위치에서 허용 가능한 공차 영역 안에 있는지를 평가합니다.
면의 윤곽도 Profile of a Surface	표면 전체가 설계된 3차원 윤곽과 얼마나 일치하는지를 평가합니다. 공차 영역은 3차원 체적으로 형성되며, 복잡한 곡면이나 전체 윤곽 관리가 필요한 부품에 적용됩니다.
선의 윤곽도 Profile of a Line	특정 단면의 선 요소가 설계 윤곽과 얼마나 일치하는지를 평가합니다. 공차 영역은 2차원 영역으로 형성되며, 단면 형상이나 일부 윤곽을 제어할 때 활용됩니다.
동심도 Concentricity	회전체 표면에서 서로 마주 보는 요소의 중간점이 기준축 또는 중심점과 일치하는지를 나타냅니다. 형상 크기와 관계없이 대응 중간점이 공차 영역 안에 있어야 합니다.
대칭도 Symmetry	둘 이상의 형상 표면에서 서로 대응되는 중간점들이 기준축 또는 중심 평면과 일치하는지를 나타냅니다. 동심도와 유사한 제어 개념이지만 적용되는 형상 구성이 다릅니다.
원주 흔들림 Circular Run-out	표면의 원형 요소를 제어하는 공차입니다. 부품이 기준축을 중심으로 회전할 때 각 원형 측정 위치에서 독립적으로 적용됩니다.
온 흔들림 Total Run-out	모든 표면 요소를 함께 제어하는 공차입니다. 부품이 기준축을 중심으로 360도 회전할 때 원형 측정 위치와 윤곽 측정 위치에 동시에 적용됩니다.
최대 실체 조건 MMC	크기 형상이 지정된 크기 제한 내에서 가장 많은 재료를 포함하는 상태를 의미합니다. 예를 들어 구멍은 최소 지름일 때, 축은 최대 지름일 때 MMC 상태가 됩니다.
최소 실체 조건 LMC	크기 형상이 지정된 크기 제한 내에서 가장 적은 재료를 포함하는 상태를 의미합니다. 예를 들어 구멍은 최대 지름일 때, 축은 최소 지름일 때 LMC 상태가 됩니다.

설계와 제조, 검사를 연결하는 공통 기준

GD&T는 단순히 도면에 표시되는 기호 체계만을 의미하지 않습니다. 설계 의도를 제조 현장에 정확히 전달하고, 가공된 부품이 실제 조립과 기능 요구사항을 만족하는지 검증하기 위한 핵심 기준입니다.

3D 측정 기술을 활용하면 복잡한 형상과 공차 요구사항을 실제 데이터로 정량적으로 확인할 수 있습니다. 부품의 형상, 위치, 방향, 윤곽 등 다양한 기하 특성을 측정 데이터와 비교함으로써 제조 공정의 품질 수준을 더욱 명확하게 판단할 수 있습니다.
