자동차 차체 제조는 용접 중심 공정에서 이종소재 접합과 기계적 체결이 결합된 복합 공정으로 변화하고 있습니다.
1편에서는 차체 조립에 적용되는 주요 용접·체결 기술의 흐름을 살펴보고, 다음 편에서 품질검사 자동화와 디지털 트윈 전환을 이어서 다룹니다.
자동차 차체 제조 공정은 오랫동안 용접을 중심으로 발전해 왔습니다. 특히 저항점용접은 자동차 차체와 부품 조립에서 핵심적인 역할을 해왔으며, 자동차 1대당 수천 타점 이상 적용될 만큼 차체 강성, 안전성, 생산성과 직접적으로 연결되는 공정입니다.
최근에는 전기차, 하이브리드차, PBV, PAV 등 다양한 모빌리티 구조가 등장하면서 차체 설계와 접합 방식도 빠르게 복잡해지고 있습니다. 경량화, 충돌 안전성, 배터리 탑재 구조, 이종소재 적용까지 함께 고려해야 하기 때문에 차체 조립 기술은 단일 용접 공정 중심에서 복합 접합 공정 중심으로 이동하고 있습니다.
저항점용접, 기가캐스팅, 레이저용접, 아크용접 등 자동차 차체 조립에 적용되는 주요 용접 기술의 흐름을 정리합니다.
이종소재 접합과 경량화 요구에 대응하기 위해 SPR, REW, FDS, FEW 등 기계적 체결 기술이 어떻게 활용되는지 살펴봅니다.
과거 자동차 차체는 강판 중심의 설계가 일반적이었지만, 최근에는 알루미늄, 초고장력강, 복합소재 등 다양한 소재가 함께 적용되고 있습니다. 전기차 확대에 따라 배터리 탑재 구조와 차량 경량화가 중요해지면서, 차체에는 더 복잡한 소재 조합과 접합 구조가 요구되고 있습니다.
이종소재가 늘어나면 기존처럼 하나의 용접 공정만으로 모든 접합을 해결하기 어렵습니다. 실제 글로벌 OEM들도 전통적인 용접 기술에 접착제, 리벳, 스크류 등 기계적 체결 기술을 함께 적용하며 차체 구조와 소재 특성에 따라 최적의 접합 공법을 선택하는 방향으로 진화하고 있습니다.

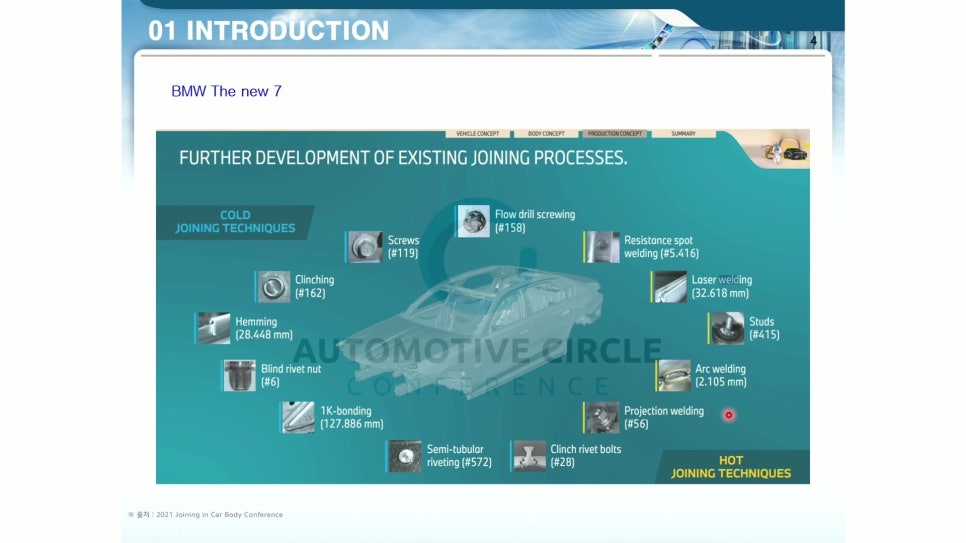

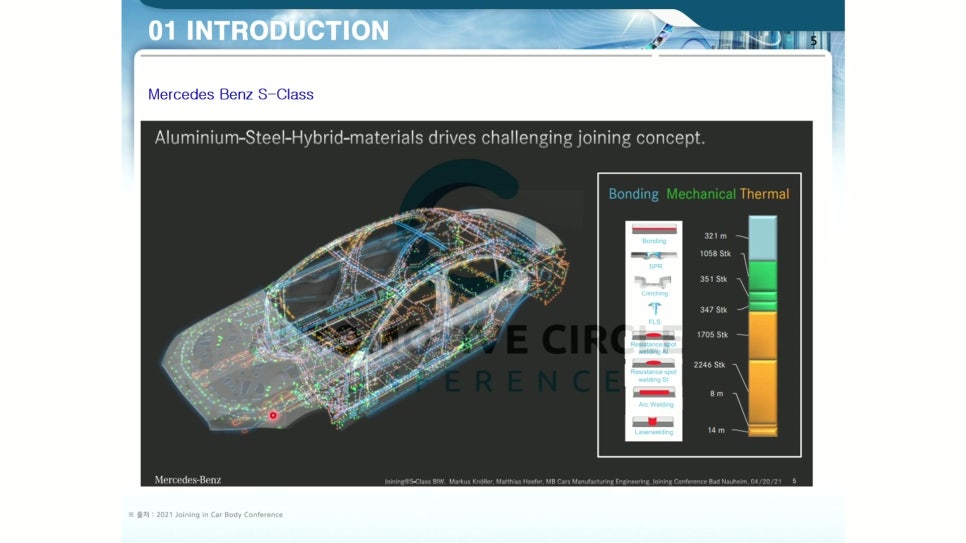

자동차 차체 조립에 적용되는 다양한 용접 및 체결 기술 (출처 : 박영도 교수, 자동차 제조 공정 적용 최신 용접 및 체결 기술 및 품질검사 동향, 크레아폼 커넥트 코리아 2025)
차체 제조 공법이 복잡해진다는 것은 관리해야 할 접합부도 함께 늘어난다는 의미입니다.
차체의 80~90%는 용접으로 구성되며, 그중 저항점용접은 큰 비중을 차지합니다. 자동차 1대에 수천 타점 이상이 적용되는 만큼, 접합부 하나하나의 품질은 차량의 강도와 안전성을 좌우하는 중요한 요소입니다. 소재와 접합 방식이 다양해질수록 품질검사 방식도 함께 변화해야 합니다. 기존 수동 검사 방식은 시간과 비용 부담이 크고, 작업자 숙련도에 따라 검사 결과의 일관성이 달라질 수 있습니다.
자동차 차체 조립에서 가장 대표적인 접합 기술은 여전히 용접입니다. 그러나 최근 용접 기술은 단순히 점용접을 많이 적용하는 방식에서 벗어나고 있습니다. 스패터 저감, 에너지 효율, 품질 편차 최소화, 공정 안정성, 생산성 향상까지 함께 고려하는 방향으로 발전하고 있습니다.
레이저용접, 아크용접, 접착제를 병행한 하이브리드 접합 방식 등이 확대되면서, 차체 구조와 요구 성능에 맞춰 어떤 용접 방식을 조합할 것인지가 더 중요해지고 있습니다.

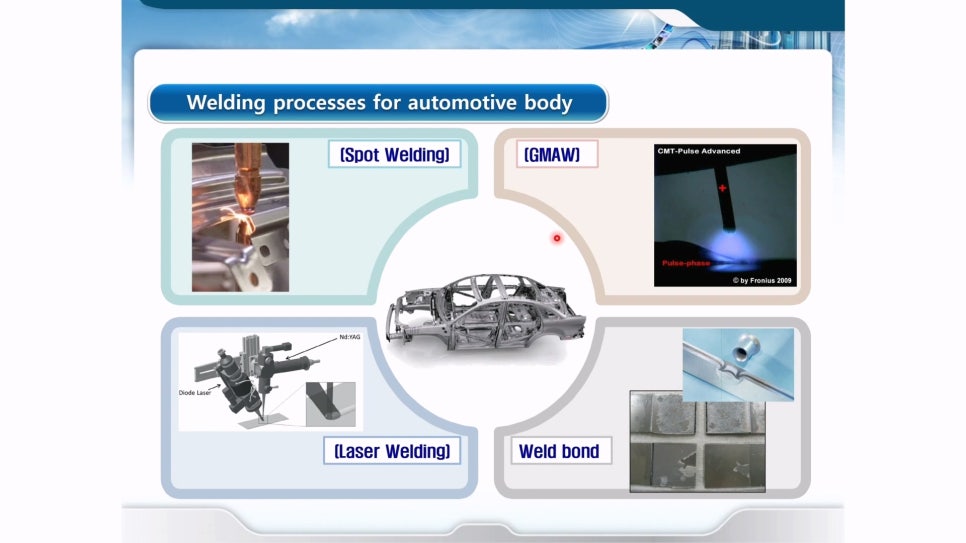

자동차 차체 조립에 사용되는 용접 접합 기술 (출처 : 박영도 교수, 자동차 제조 공정 적용 최신 용접 및 체결 기술 및 품질검사 동향, 크레아폼 커넥트 코리아 2025)
지난 100년간 차체 조립의 핵심 공정으로 적용되어 온 기술입니다. 기존에는 스패터 발생으로 작업장 오염, 안전 문제, 용접부 품질 이슈가 있었지만, 최근에는 다양한 펄스 제어 기술을 통해 스패터를 줄이고 용접 품질과 작업 안정성을 함께 높이고 있습니다.
여러 부품을 하나의 대형 주조품으로 통합하는 기가캐스팅 흐름은 차체 구조를 단순화하는 동시에 새로운 접합 과제를 만듭니다. 알루미늄 주조품과 스틸 판재처럼 서로 다른 소재를 안정적으로 접합하기 위한 기술이 요구됩니다.
고속 용접이 가능한 방식으로, 차체 부품의 겹치기 용접과 맞대기 용접에 적용이 확대되고 있습니다. 고속카메라 기반 용융풀 모니터링, 와블링 기술 등이 함께 발전하면서 스패터와 불량을 줄이는 방향으로 고도화되고 있습니다.
샤시 부품을 중심으로 오랫동안 적용되어 온 기술입니다. 최근에는 대차 이동 중 로봇이 실시간으로 위치를 감지하고 동기화 용접을 수행하는 방식처럼, 생산 흐름을 멈추지 않고 연속적으로 용접하는 공정으로 발전하고 있습니다.
용접 기술은 계속 발전하고 있지만, 소재가 다변화될수록 용접만으로 해결하기 어려운 접합 상황이 늘어나고 있습니다. 전기차는 배터리 탑재로 차량 중량이 증가하기 때문에 경량화가 더욱 중요해지고, 이 과정에서 알루미늄과 복합소재 적용 비중도 높아지고 있습니다.
서로 다른 물성을 가진 소재를 접합하거나 열에 민감한 소재를 다루는 경우에는 기존 용접 공법만으로 품질을 확보하기 어려울 수 있습니다. 이때 대안으로 주목받는 기술이 바로 기계적 체결입니다.

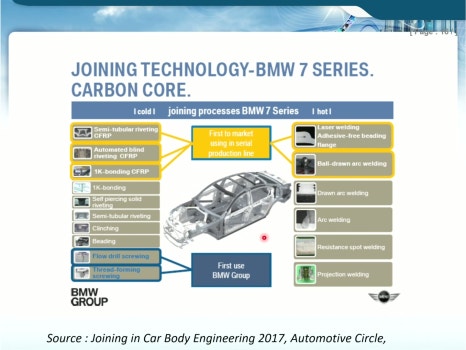

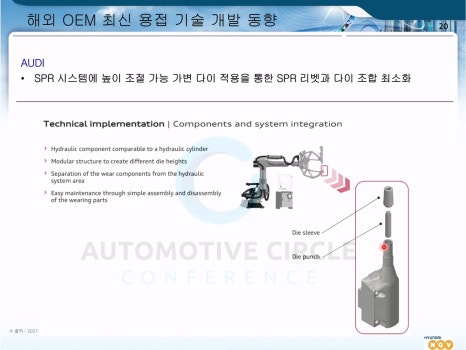

BMW / AUDI 기계적 체결 기술 적용 사례 (출처 : 박영도 교수, 자동차 제조 공정 적용 최신 용접 및 체결 기술 및 품질검사 동향, 크레아폼 커넥트 코리아 2025)

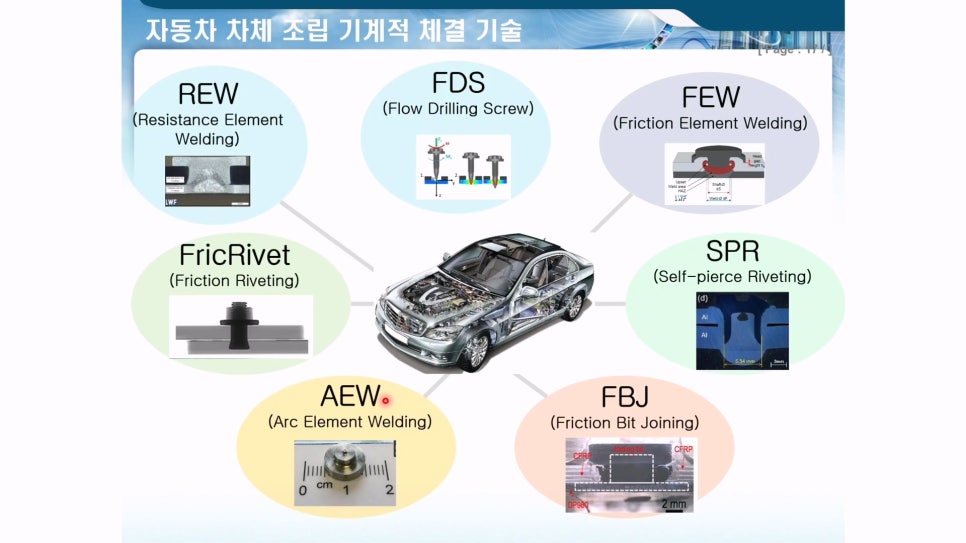

차체 조립에 적용되는 대표적인 기계적 체결 기술 (출처 : 박영도 교수, 자동차 제조 공정 적용 최신 용접 및 체결 기술 및 품질검사 동향, 크레아폼 커넥트 코리아 2025)

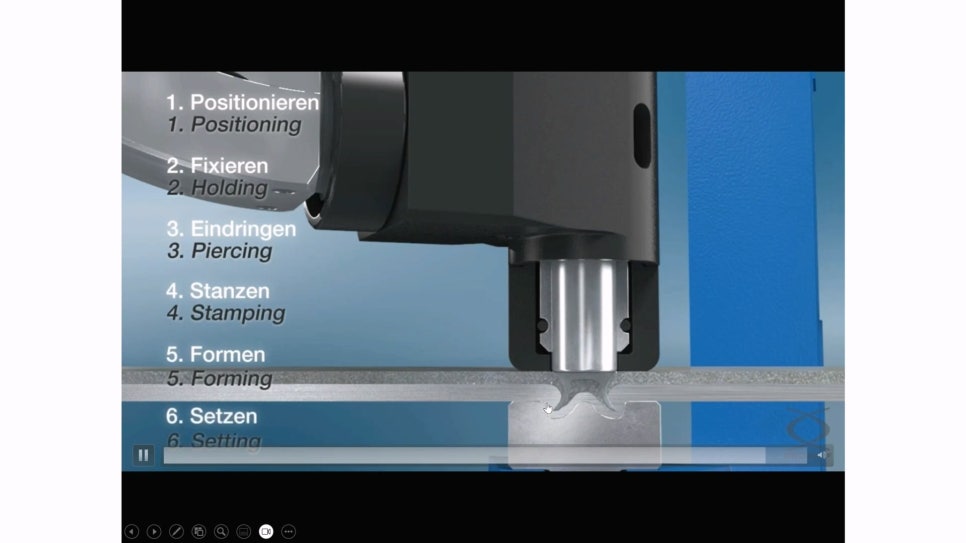

리벳을 압입해 체결하는 방식으로, 차체 조립에서 오랫동안 활용되어 온 기계적 체결 기술입니다. 다이 형상에 따라 리벳 하단부가 벌어지며 인터락을 형성하고, 이 인터락 품질이 체결 강도를 좌우합니다.
(자료 출처 : 박영도 교수, 자동차 제조 공정 적용 최신 용접 및 체결 기술 및 품질검사 동향, 크레아폼 커넥트 코리아 2025)

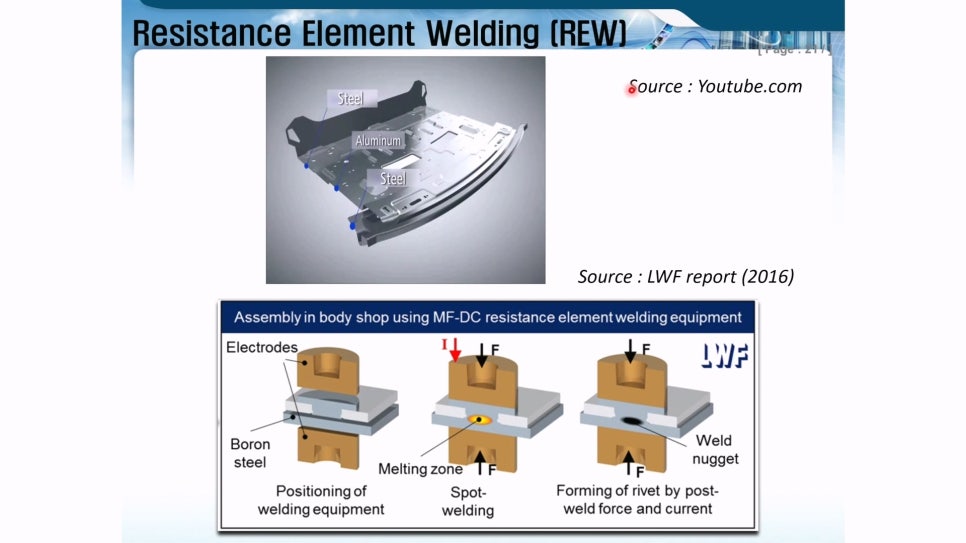

알루미늄과 스틸처럼 물성이 다른 이종소재 체결에 적합한 방식입니다. 엘리먼트를 상부 알루미늄에 피어싱으로 장착한 뒤, 하부 스틸 판재와 저항 용접으로 접합합니다.
(자료 출처 : 박영도 교수, 자동차 제조 공정 적용 최신 용접 및 체결 기술 및 품질검사 동향, 크레아폼 커넥트 코리아 2025)

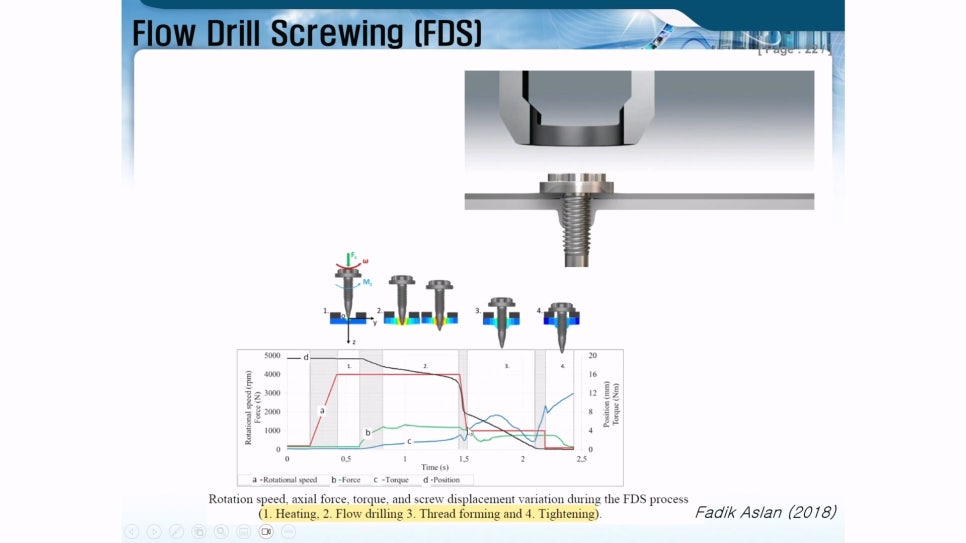

빠른 회전과 마찰열을 이용해 한쪽 방향에서만 체결할 수 있는 방식입니다. 접근이 어려운 구조에도 적용하기 쉽고, 높은 체결 강도를 확보할 수 있다는 장점이 있습니다.
(자료 출처 : 박영도 교수, 자동차 제조 공정 적용 최신 용접 및 체결 기술 및 품질검사 동향, 크레아폼 커넥트 코리아 2025)

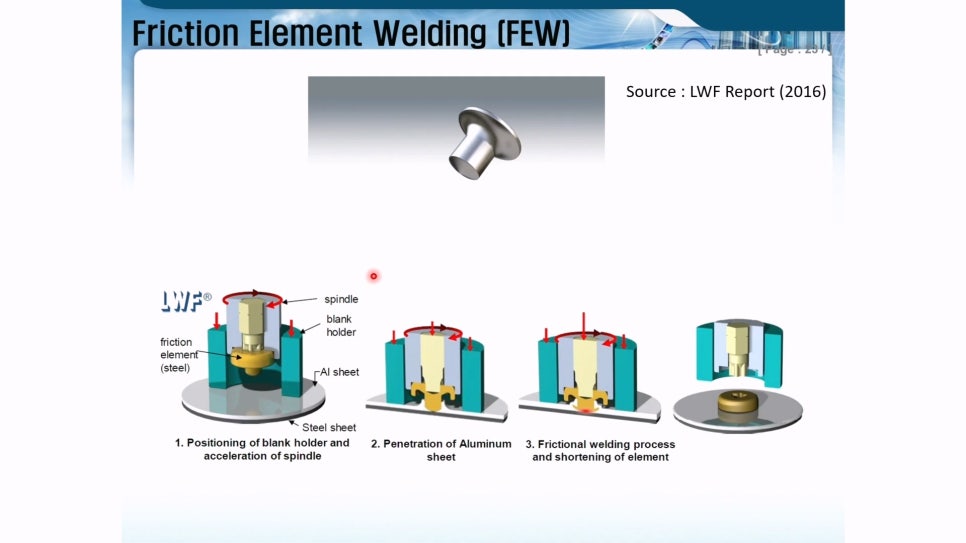

REW와 유사하지만 저항열 대신 마찰열을 이용해 하부 스틸과 접합하는 방식입니다. 알루미늄 상판과 스틸 하판의 이종소재 체결에 대응할 수 있습니다.
(자료 출처 : 박영도 교수, 자동차 제조 공정 적용 최신 용접 및 체결 기술 및 품질검사 동향, 크레아폼 커넥트 코리아 2025)
자동차 차체 조립 기술은 저항점용접 중심 구조에서 벗어나 레이저용접, 아크용접, SPR, FDS, FEW 등 다양한 접합 기술을 조합하는 방향으로 빠르게 변화하고 있습니다. 이 변화는 소재 다양화와 경량화, 전기차 구조 변화에 대응하기 위한 필수 흐름입니다.
동시에 접합 방식이 복잡해질수록 각 접합부의 품질을 어떻게 검증할 것인지가 새로운 과제로 떠오릅니다. 2편에서는 글로벌 OEM들이 디지털 트윈, 3D스캐닝, 머신비전, AI 기반 검사 기술을 활용해 품질검사 자동화와 스마트팩토리 전환을 어떻게 추진하고 있는지 이어서 살펴보겠습니다.
