BMW Motersport, 자동차 성능평가 방법
MetraSCAN 3D와 HandyPROBE를 사용하여 경주용 차량의 상태에 대한 정확한 정보를 신속하게 평가할 수 있습니다.
BMW Motersport의 경주용 자동차 성능 평가한 방법
모터스포츠에서 측정시스템은 자동차 엔지니어링 팀이 설계와 조립을 모두 최적화할 수 있도록 경주용 차량의 상태에 대한 정확한 정보를 신속하게 제공합니다. 또한 자동차의 정확한 측정을 보장하고 경주 규정을 준수하기 위해서 측정 시스템의 성능은 매우 중요합니다.

독일의 자동차 기업, BMW Motersport는 경주용 자동차 검사를 수행하기 위해 Creaform(크레아폼)의 핸디형 3D스캐너를 선택했습니다.

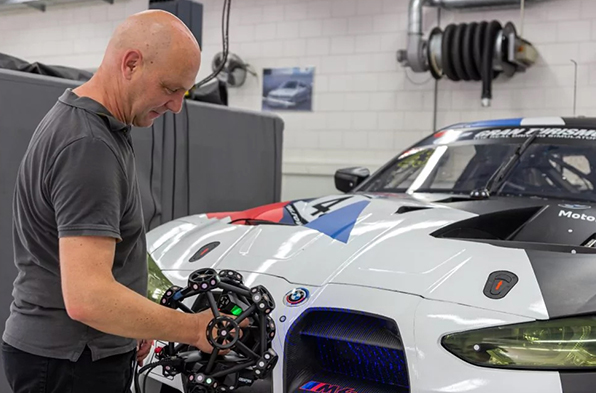

BMW Motersport 기업의 품질관리 전문가는 레이싱카의 전체 부분을 측정하기 위해서 MetraSCAN 3D(메트라스캔)과 HandyPROBE(핸디프로브)를 사용했습니다.

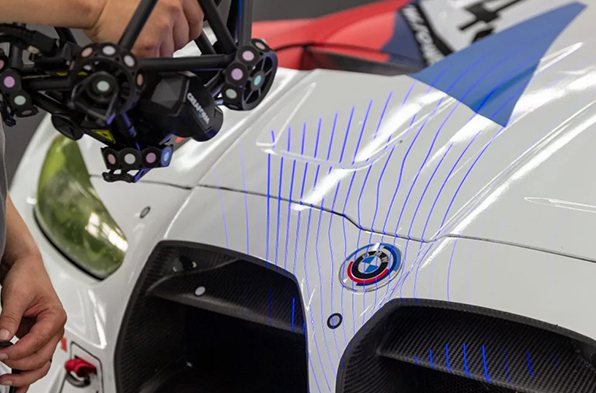

메트라스캔 블랙 엘리트(MetraSCAN BLACK Elite)는 고정밀 트래커 타입의 3D스캐너로, BMW Motersport 기업의 요구에 완벽했습니다. 메트라스캔의 동적 참조 기능 덕분에 3D스캐닝 프로세스 중에도 차량과 3D스캐너를 쉽게 이동할 수 있었으며, 현장의 진동이나 부품의 이동과 같은 불안정한 환경은 3D스캐너의 측정 정확도와 신뢰성에 영향을 주지 않았습니다. 또한 메트라스캔은 30(+1) 개의 강력한 블루레이저 크로스를 탑재하여 재질의 크기와 복잡성에 상관없이 모든 표면을 빠르게 감지하여 고해상도 측정 결과를 생성합니다.

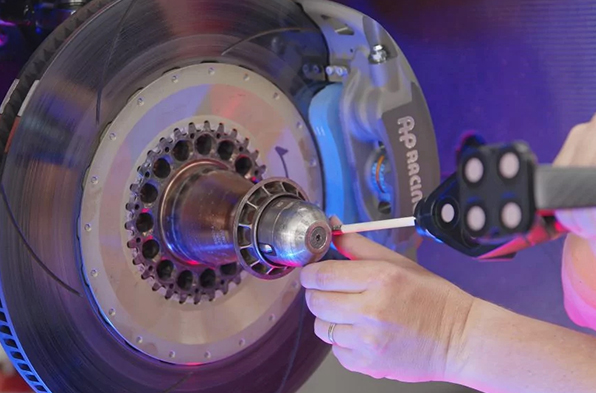

이동식 옵티컬 CMM인 핸디프로브(HandyPROBE)의 촉각 좌표 측정 시스템을 사용하여 계측 작업자는 높은 단일 지점 정확도로 차량의 3D측정값을 얻을 수 있습니다. 핸디프로브에 장착되어 있는 듀얼 카메라 센서 C-Track는 사진 측량 기능이 내장되어 있어 추가 시스템 없이도 대상 모델을 가장 높은 체적 정확도로 쉽게 얻을 수 있습니다. 그렇기 때문에, 프로브와 C-Track 사이의 물리적 연결 없이 생산 현장에서 직접 모든 크기의 부품에 대한 기하학적 특징을 쉽게 측정하는 데 이상적이며 최대 적응성을 보장할 수 있습니다.
자동차 성능 평가를 위한 소프트웨어
3D스캐너로 획득한 3D데이터는 모두 품질관리 소프트웨어에서 평가할 수 있습니다. 크레아폼은 이러한 목적을 위해 VXmodel과 VXelements 소프트웨어를 제공하고 있습니다. 또한 PolyWorks나 Metrolog와 같은 주요 측정 소프트웨어로 직접 입력하거나 스캔할 수 있습니다. 3D데이터 파일 크기는 종종 전체 차량의 측정에서 문제가 될 수 있습니다. 하지만, 크레아폼 품질관리 소프트웨어로 이를 해결할 수 있습니다.

"파일 크기 문제를 해결하기 위해 VXinspect의 SmartResolution 기능을 권장합니다!"

Creaform의 Account Manager인 Harald Ferge에 따르면, VXinspect 소프트웨어를 사용하는 경우 사용자는 해상도 설정에 대해 충분한 데이터를 수집했는지에 대한 안내와 시각적 피드백을 받을 수 있으며, 이 기능으로 곡률의 경우 해상도가 증가하는 적응형 메쉬를 제공 받을 수 있다고 말합니다.
